| 产品简介 |
C&C800旋转式压片机主要用于制药行业，亦可用于化工、食品、电子、冶金、日用品等行业。它可以将各种颗粒状原粉压制成各种形状圆形片、异形片、图形片、双面刻字片等，并可以根据用户的特殊需要进行特别的设计。该系列压片机尤其适合各医药研究所高等院校实验室、制药企业药品研发中心和大型医院、药店特制药品的批量生产的使用。
|
|
|
| |
| |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
| 产品简介 |

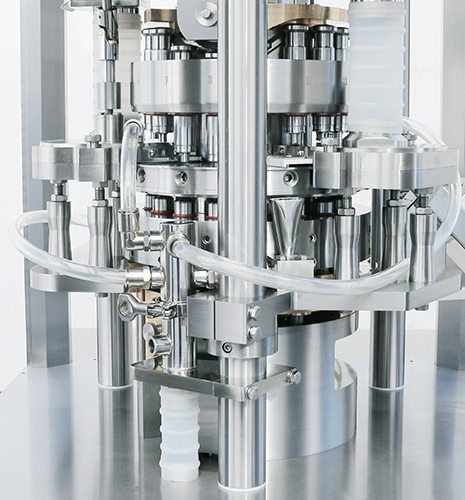

| C&C800C型旋转式压片机主要用于制药及健康食品领域，尤为适合研发部门的小试和中试生产。该机具有压制双层片功能，可将各种颗粒状物料压制成圆形片、异形片、图形片等。并可根据用户需求进行特别设计，实现在线清洗功能，满足高活性药物的片剂生产。 |
|
| 主要特点 |
|
 |

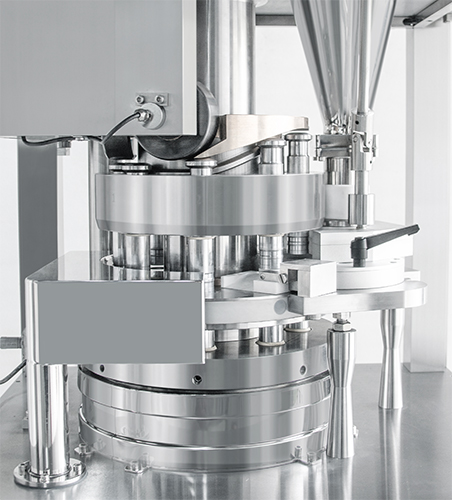

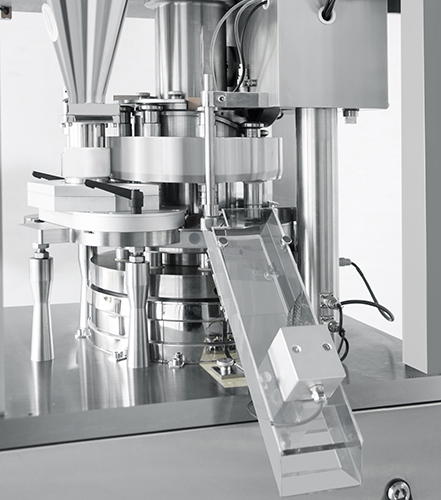

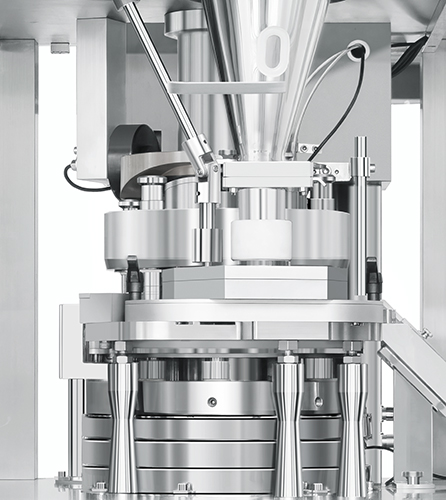

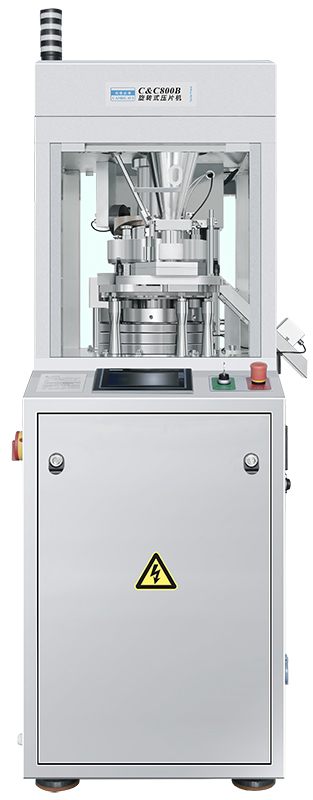

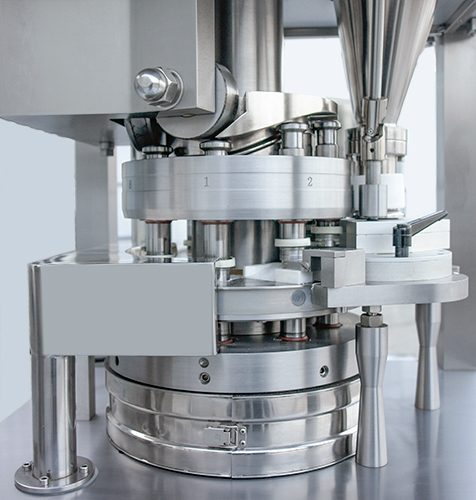

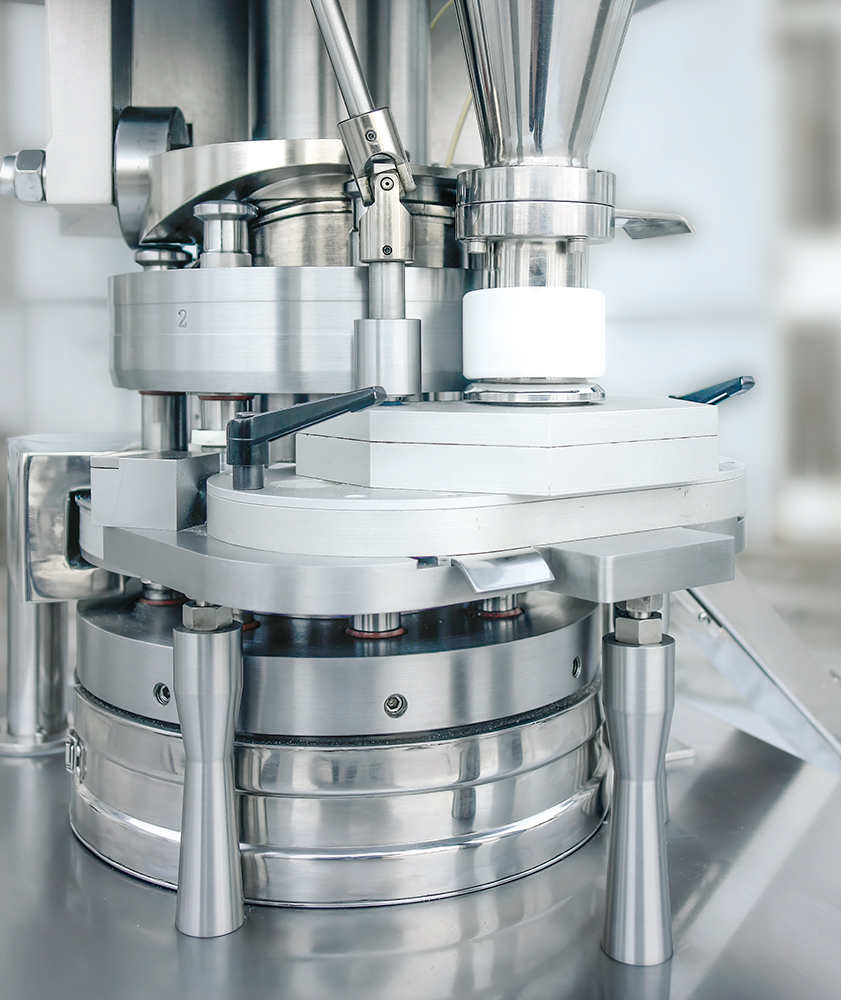

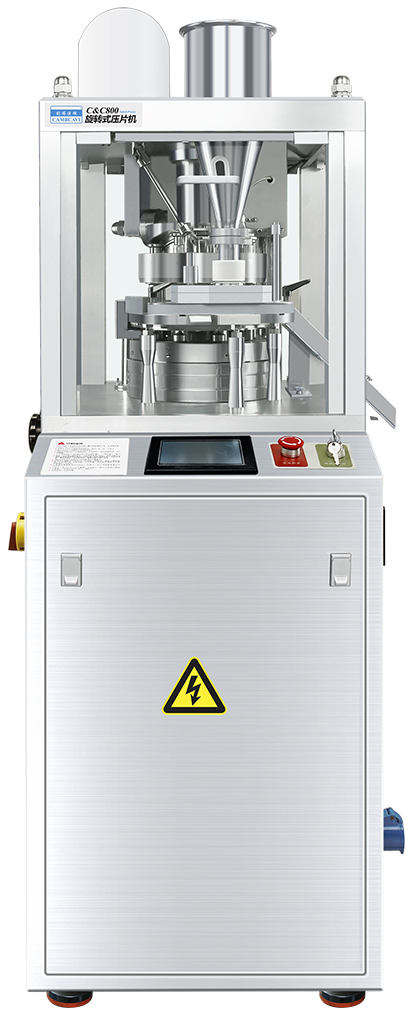

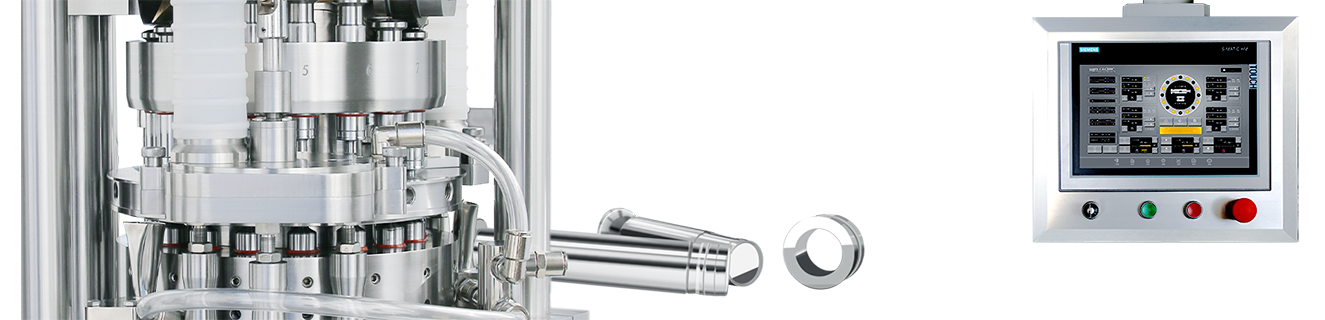

| C&C800 |
| 点击图片观看视频 |
|
- 单片重量差异：＜0.3g ±5% ≥0.3g ±3%；
- 可实现在线清洗功能（选配），满足高活性药物的片剂生产；
- 主压、预压、填充机构采用伺服系统，实现片重、片厚、硬度的精准控制；
- 主压力、预压力、出片力、填充深度等生产参数可显示、输出；
- 具有压力过载、紧急停车、安全保护、故障报警等功能。
|
| |
| |

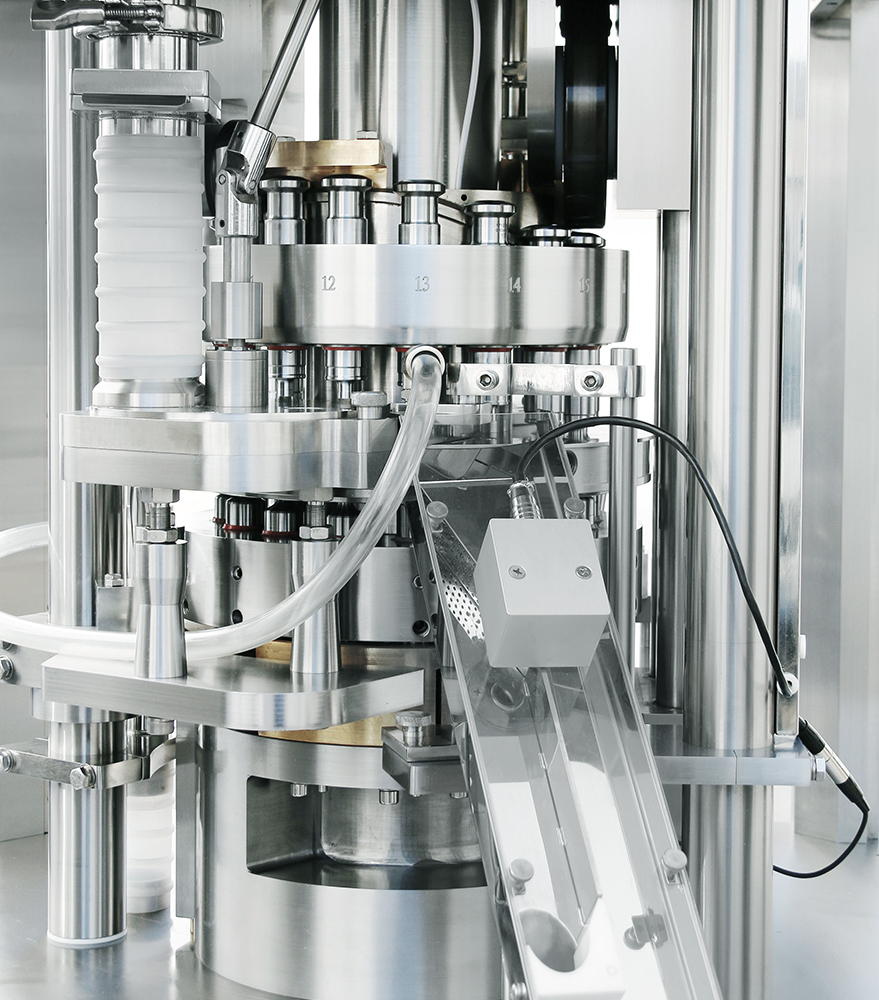

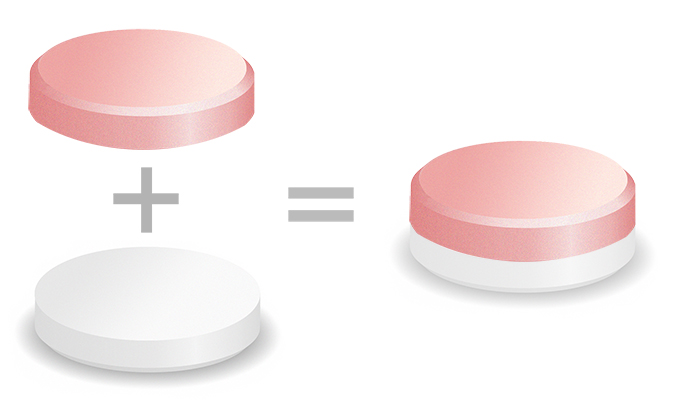

双层片 |
 |

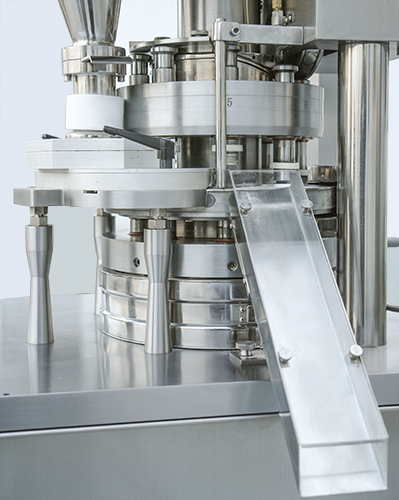

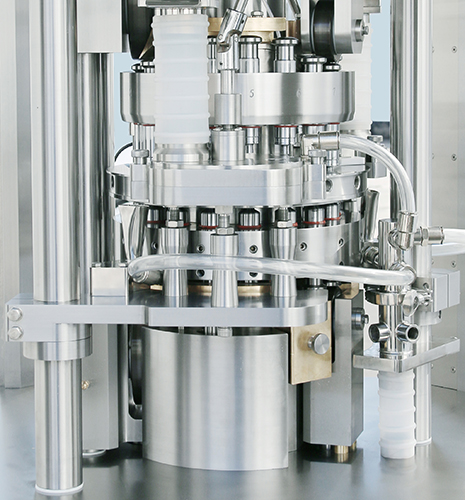

| 机械特点 |
- 主传动系统由电动机、同步齿形带驱动减速机，带动主轴及冲盘转动，主电机采用变频器调速；
- 采用精密方型蜗轮蜗杆减速机具有结构紧凑散热好，输出扭矩大，传动效率高，运转平稳无噪音；
- 调整上主压轮调节机构，可改变上冲入模深度，即调整药片在中模里的成形位置；
- 冲盘上、下冲孔内加装含油轴承，并有防渗油及防尘装置；
|
|
|
|
| |
|
|
| |
| |
 |
| |
| |
|
| |
| 电控特点 |

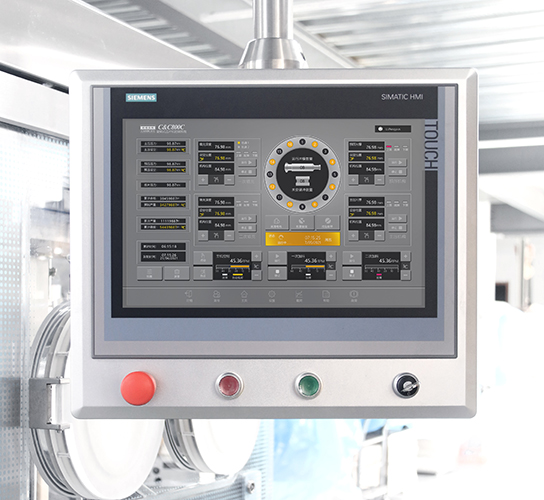

- 采用SIEMENS品牌主要控制元件（伺服系统、 可编程控制器、触摸屏、变频器等），兼容性好，可靠性高；
- 采用德国TECSIS品牌压力传感器、放大器，确保压力数据准确；
- 用压力检测系统、PLC、触摸屏、传感器等元件，实现压力、速度、产量的显示和故障显示报警；
- 主电机（ABB品牌）由变频器驱动，实现产量速度连续可调；
|
| |
|
|
| |
|
|
|
|
| |
|
| |
|
|
|
|
| |
|
| |
|
|
|
|
| |
|
| |
| 产品简介 |

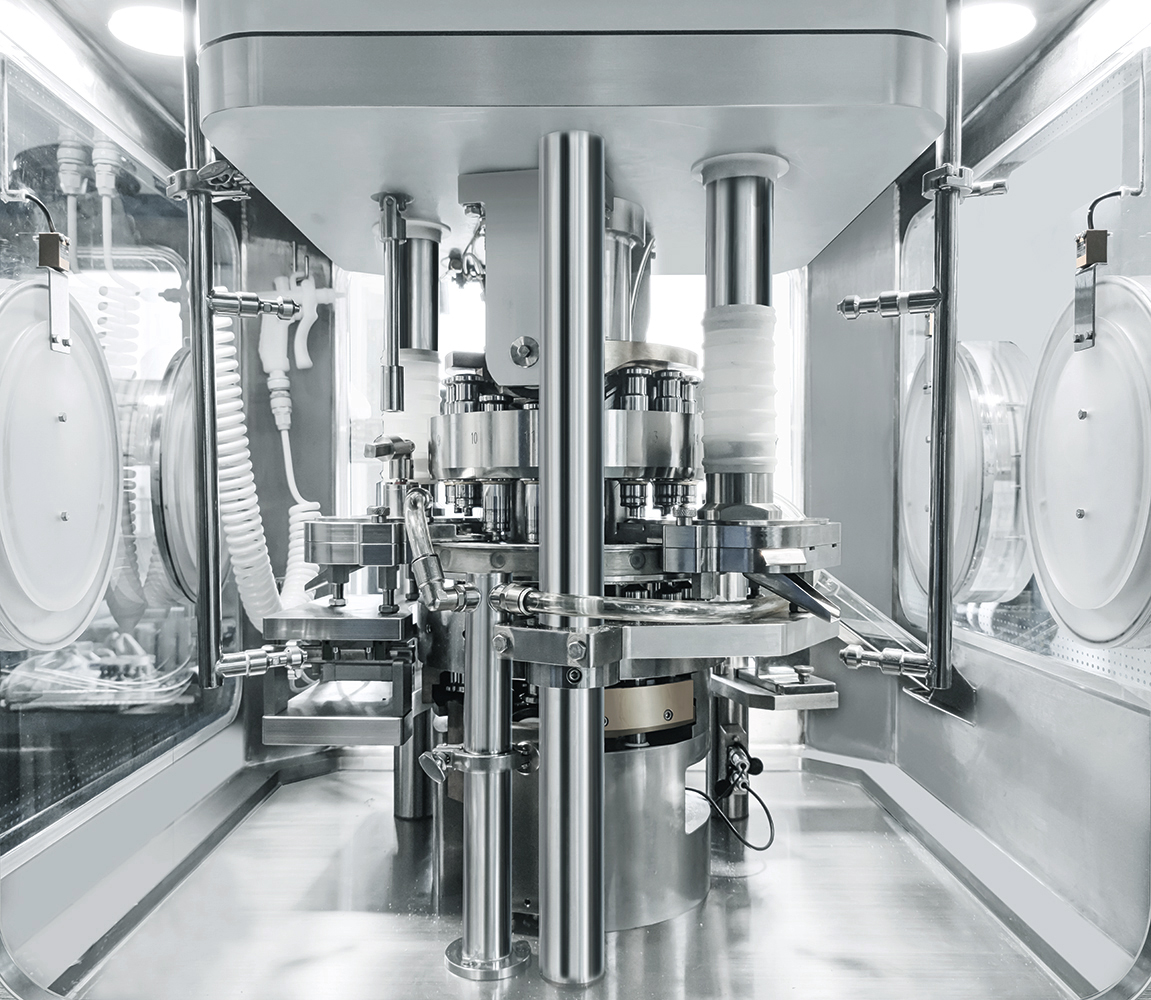

C&C800C WIP型旋转式压片机主要用于制药及健康食品领域，尤为适合研发部门的小试和中试生产。该机
具有压制双层片功能，可将各种颗粒状物料压制成圆形片、异形片、图形片等。并可根据用户需求进行特
别设计，达到OEB4密封等级，实现在线清洗功能，满足高活性药物的片剂生产。
|
|
|
| |
| OEB4密封等级，可在线清洗 |
| |
| |
 |

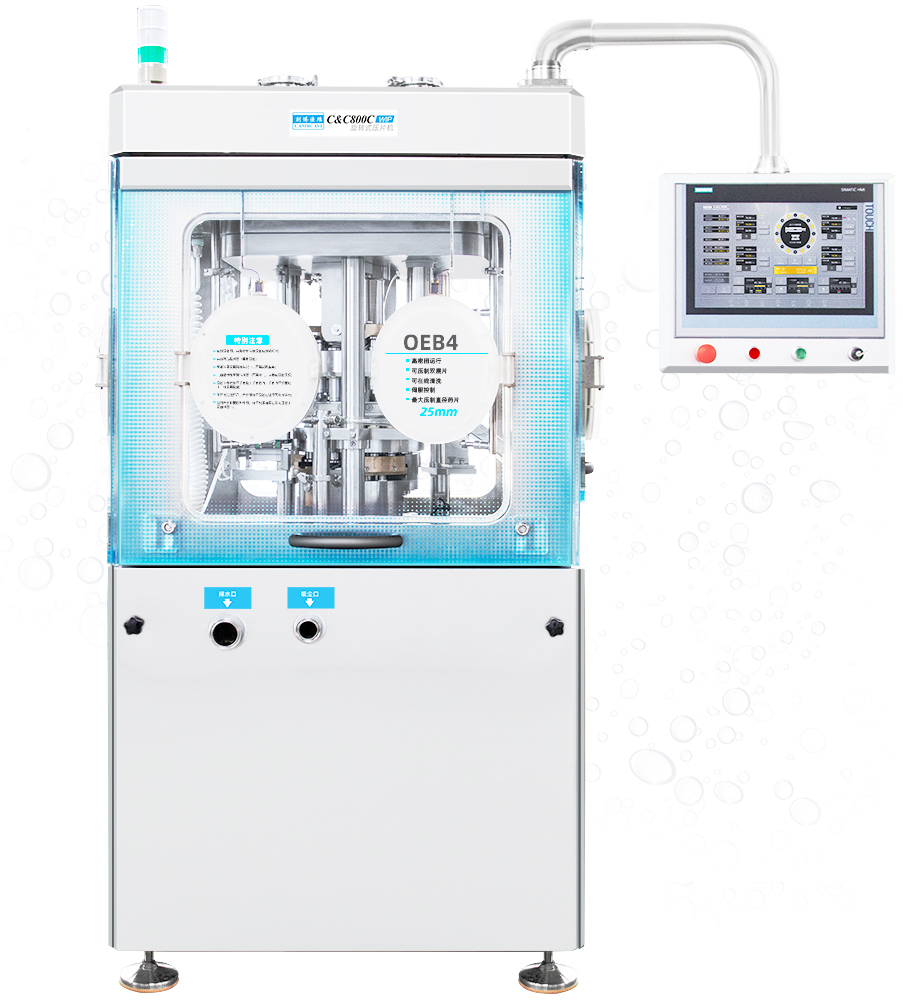

| C&C800C WIP |
| |
| |
|
|
| |
|
|
| 主要特点 |
|
|
- 单片重量差异：＜0.3g ±5% ≥0.3g ±3%；
- 具有压制双层片功能、双层片生产时可实现
在线单层取样；
- 达到OEB4密封等级，可实现在线清洗功能，
满足高活性药物的片剂生产；
- 主压、预压、填充机构采用伺服系统，实现片重、片厚、硬度的精准控制；
- 主压力、预压力、出片力、填充深度等生产参数可显示、输出；
- 具有压力过载、紧急停车、安全保护、故障报警等功能。
|
| |

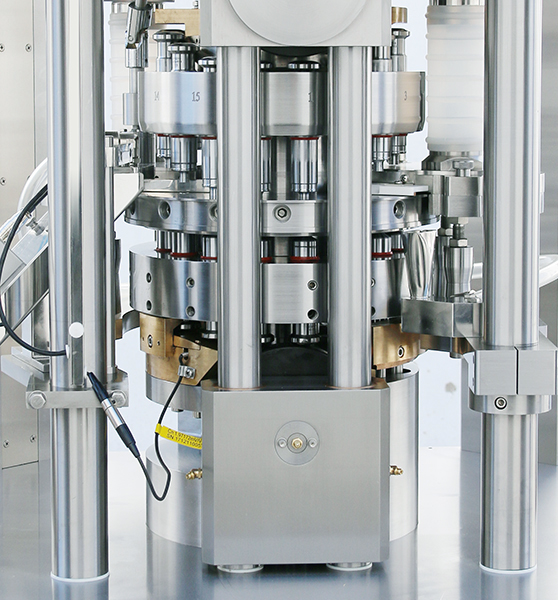

| 机械特点 |
- 主传动系统由电动机、同步齿形带驱动减速机，带动主轴及冲盘转动，主电机采用变频器调速；
- 采用精密方型蜗轮蜗杆减速机具有结构紧凑散热好，输出扭矩大，传动效率高，运转平稳无噪音；
- 调整上主压轮调节机构，可改变上冲入模深度，即调整药片在中模里的成形位置；
- 冲盘、机体框架为采用304材质，与药粉接触部分采用316L材质；
- 冲盘上、下冲孔内加装含油轴承，并有防渗油及防尘装置；

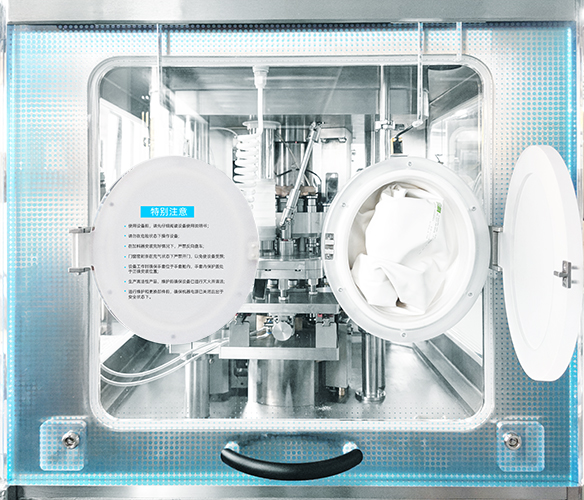

- 本机通过完全密闭的负压压片室，防止生产过程中粉尘外溢，利用喷淋系统实现在线清洗。
|
|
| |
|
|
| |
| |
|
|
 |
| 电控特点 |
|
- 采用SIEMENS品牌主要控制元件（伺服系统、 可编程控制器、触摸屏、变频器等），兼容性好，可靠性高；
- 采用德国TECSIS品牌压力传感器、放大器，确保压力数据准确；
- 用压力检测系统、PLC、触摸屏、传感器等元件，实现压力、速度、产量的显示和故障显示报警；
- 主电机（ABB品牌）由变频器驱动，实现产量速度连续可调；
|
|
| |
|
| 气动特点 |
|
- 清洗过滤部分采用费斯托、亚德克、莱克勒、康菲尔等知名品牌元器件。
|
|
| |
|
| |
|
 |
|
|
|
|
| |
 |
| |
 |
| |
|
| |
|
| |
|
|
| |
|
|
| |
|
|
|
|
| |
|
|
| |
| |
主要参数 |
|
| |
| 型号 |
C&C800 |
C&C800C |
C&C800C WIP |
| 冲模数量 (set) |
8 |
10 |
14 |
16 |
8 |
16 |
8 |
16 |
| 最大压力 (KN) |
80 |
80 |
80 |
80 |
60 |
60 |
| 最大预压力 (KN) |
15 |
15 |
15 |
15 |
10 |
10 |
| 最大药片直径 (mm) |
25 |
16 |
25 |
16 |
25 |
25 |
| 一次填充深度（mm） |
|
|
|
|
0.5~20 |
0.5~20 |
| 二次填充深度（mm） |
|
|
|
|
0.5~6 |
0.5~6 |
| 最大填充深度 (mm) |
20 |
16 |
20 |
16 |
|
|
| 药片厚度 (mm) |
0.5~8 |
0.5~8 |
0.5~8 |
0.5~8 |
0.5~8 |
0.5~8 |
| 冲杆直径 (mm) |
25.35 |
19 |
25.35 |
19 |
25.35 |
25.35 |
| 冲杆长度 (mm) |
133.6 |
133.6 |
133.6 |
133.6 |
133.6 |
133.6 |
| 中模直径 (mm) |
38.1 |
30.162 |
38.1 |
30.162 |
38.1 |
38.1 |
| 中模厚度 (mm) |
23.81 |
22.225 |
23.81 |
22.225 |
23.81 |
23.81 |
| 主轴最高转速 (r/min) |
50 |
50 |
50 |
50 |
|
|
| 最大生产效率 (t/h) |
24000 |
30000 |
42000 |
48000 |
24000 |
48000 |
24000 |
48000 |
| 气源 |
|
|
负压≥-250Pa 流量≥200m3/h |
| 正压2-7bar 空气流量180m3/h |
| 水源 |
|
|
压力 3bar 流量100l/min |
| 电源指标 |
3PH 380V/220V 50Hz/60Hz 3kw |
3PH 380V 50Hz 4kw |
3PH 380V 50Hz 6kw |
| 外形尺寸 (mm) |
835 x 705 x 1650 |
950x860x1740 |
1375x1270x2055 |
| 产品重量 (kg) |
900 |
1350 |
1900 |
|
|
| |
|
|
|
|
